Wire EDM สำหรับการบินและอวกาศ: คู่มือการตัดที่แม่นยำสำหรับส่วนประกอบที่สำคัญ

ร้านค้าของคุณจะได้รับชุดแผ่นล็อคใบพัดกังหัน อินโคเนล 718 ชุดซีลกันไฟไทเทเนียม และชุดเม็ดมีด D2 ที่แข็งแล้วสำหรับแม่พิมพ์ตีขึ้นรูปเฟืองลงจอด การวาดภาพจำเป็นต้องมีความคลาดเคลื่อนของโปรไฟล์ในช่วง ±0.005 มม. พื้นผิวสำเร็จดีกว่า Ra 0.8 μm และชั้นหล่อใหม่ไม่มีรอยแตกขนาดเล็ก ตารางการผลิตให้เวลาเจ็ดวัน

ข้อกำหนดเช่นนี้เป็นสาเหตุว่าทำไม ไวร์อีดีเอ็ม จึงครองตำแหน่งที่มั่นคงในการผลิตด้านการบินและอวกาศ Wire EDM - EDM แบบลวดตัดหรือ WEDM ที่เขียนด้วยลายมือ - ขจัดวัสดุที่มีการควบคุมการปล่อยกระแสไฟฟ้าในของเหลวอิเล็กทริก ดังนั้นความแข็งและความเหนียวของชิ้นงานจึงไม่จำกัดกระบวนการในการจำกัดการกัดหรือการเจียร วัสดุที่ยากหรือเป็นไปไม่ได้ที่จะตัดด้วยเครื่องมือจับขอบ ยังสามารถตัดให้ได้โปรไฟล์ที่เสร็จแล้วได้ ร้านค้าด้านการบินและอวกาศอาศัยกระบวนการนี้มานานหลายทศวรรษสำหรับช่องต้นสน คุณสมบัติการระบายความร้อน ขายึดที่แม่นยำ วงแหวนซีล และตัวเรือนที่มีผนังบาง โดยที่ไม่ยอมรับการเกิดครีบ การโก่งตัวของเครื่องมือ และการเผาไหม้จากการเจียร

คู่มือนี้ครอบคลุมถึงวิธีการทำงานของกระบวนการกับวัสดุการบินและอวกาศ โดยที่ขีดจำกัดในทางปฏิบัติของความคลาดเคลื่อนที่ยอมรับได้ พื้นผิวสำเร็จ และความสมบูรณ์ของพื้นผิว เครื่องจักรประเภทใดที่ควรค่าแก่การพิจารณาสำหรับตระกูลชิ้นส่วนที่กำหนด และสิ่งที่ต้องตรวจสอบก่อนสั่งซื้อ รวมถึงการทดสอบการตัดกับวัสดุของคุณเอง

เหตุใดจึงใช้ Wire EDM สำหรับส่วนประกอบด้านการบินและอวกาศ

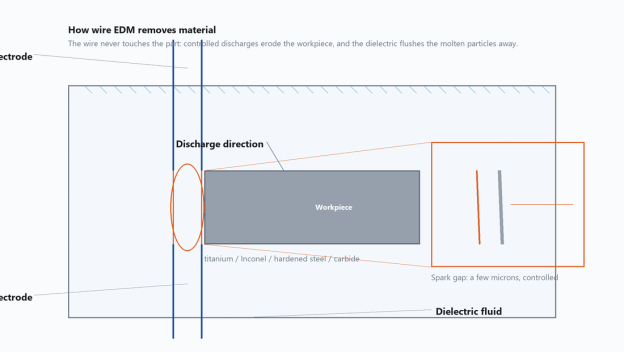

Wire EDM สร้างการคายประจุแต่ละครั้งระหว่างลวดอิเล็กโทรดที่มีพลังงานบางและชิ้นงาน โดยบริเวณการตัดจะจมอยู่ใน (หรือถูกชะล้างโดย) ของไหลอิเล็กทริก ลวดไม่เคยสัมผัสกับชิ้นส่วน ช่องว่างประกายไฟจะอยู่ภายในไม่กี่ไมครอน และอิเล็กทริกจะพาอนุภาคที่หลอมละลายออกไป เนื่องจากแรงตัดโดยพื้นฐานแล้วมีค่าเป็นศูนย์ ผนังบางจึงไม่โค้งงอ คุณสมบัติที่ละเอียดอ่อนจะไม่ฉีกขาด และไม่มีเครื่องมือคมที่จะกะเทาะหรือแตกหัก นี่คือสิ่งที่ทำให้เครื่อง CNC wire EDM เหมาะอย่างยิ่งสำหรับชิ้นส่วนที่อาจบิดเบี้ยวภายใต้ภาระทางกล

คุณลักษณะสี่ประการที่สำคัญที่สุดในงานด้านการบินและอวกาศ:

• ความแข็งของวัสดุไม่ใช่อุปสรรค สามารถตัดเม็ดมีดเหล็กกล้าเครื่องมือที่แข็งเต็มที่ ตัวเรือน Inconel แบบหล่อ และแผ่นกันสึกคาร์ไบด์ซินเตอร์ได้ในเครื่องจักรเครื่องเดียวกัน สิ่งที่เปลี่ยนแปลงคืออัตราการป้อนที่เป็นไปได้ ไม่ใช่ความเป็นไปได้
• โซนรับความร้อนมีความบาง เนื่องจากการปล่อยประจุแต่ละครั้งจะใช้เวลาเพียงไมโครวินาที และอิเล็กทริกจะดับพื้นผิวทันที ชั้นที่ได้รับผลกระทบจึงบางกว่าการตัดด้วยเลเซอร์หรือพลาสมามาก
• ไม่มีเสี้ยนกล เลเยอร์การหล่อใหม่มีความสม่ำเสมอตลอดทั้งรูปร่าง และสามารถควบคุมได้โดยใช้การตัดแต่งแทนการตกแต่งด้วยมือ
• การตัดกองทำได้จริง สามารถยึดแผ่นบางๆ หลายแผ่นเข้าด้วยกันและตัดเป็นชั้นเดียวได้ ซึ่งจะช่วยเพิ่มประสิทธิภาพการผลิตสำหรับแผ่นซีลและแผ่นชิม

สำหรับชิ้นส่วนใหม่แต่ละชิ้น การวางแผนการผลิตด้านการบินและอวกาศจะดำเนินการเปรียบเทียบการผลิตหรือซื้อและกระบวนการ การเปรียบเทียบที่พบบ่อยที่สุดคือการใช้ Wire EDM กับการกัด CNC การตัดด้วยเลเซอร์ และ แอบราซีฟวอเตอร์เจ็ท สำหรับรูปทรงเดียวกัน

วัสดุการบินและอวกาศเหมาะสำหรับ Wire EDM

การผลิตอากาศยานใช้โลหะผสมประสิทธิภาพสูงในตระกูลแคบ และส่วนใหญ่ตัดเฉือนได้ยากด้วยวิธีการทั่วไป ได้แก่ โลหะผสมไททาเนียม ซูเปอร์อัลลอยที่มีนิกเกิล เหล็กกล้าที่มีความแข็งแรงสูง วัสดุเครื่องมือคาร์ไบด์ และอัลลอยด์โครงเครื่องบินอะลูมิเนียม แต่ละกลุ่มมีพฤติกรรมที่แตกต่างกันในช่องว่าง EDM และความแตกต่างเหล่านั้นส่งผลต่ออัตราการป้อน ความตึงของสายไฟ และการตั้งค่าการฟลัช เครื่องตัด EDM ของโลหะไม่ได้ขึ้นอยู่กับคมตัด ดังนั้นความแข็งจึงไม่ปิดกั้น แต่การนำความร้อน จุดหลอมเหลว และวิธีที่วัสดุแข็งตัวอีกครั้งยังคงเป็นรูปร่างของผลลัพธ์

ตารางด้านล่างจะสรุปว่าวัสดุเหล่านี้มักตอบสนองต่ออุปกรณ์ WEDM ความเร็วปานกลางและความเร็วสูงอย่างไร โดยใช้อิเล็กโทรดลวดโมลิบดีนัมและพารามิเตอร์การตัดมาตรฐาน

ความเร็วตัดหยาบสัมพัทธ์มีความสำคัญต่อการวางแผนการผลิต การจัดอันดับด้านล่างเป็นการจัดอันดับเชิงคุณภาพและให้ไว้เป็นแนวทางในการวางแผน ไม่ใช่เป็นค่าที่วัดได้ ผลลัพธ์ที่แท้จริงขึ้นอยู่กับความสูงของชิ้นงาน เส้นผ่านศูนย์กลางของเส้นลวด สภาวะการชะล้าง และการตั้งค่าเครื่องกำเนิดไฟฟ้า

การจัดอันดับนี้มีผลกระทบในทางปฏิบัติ งานอะลูมิเนียมสามารถทำงานได้เร็วกว่างานคาร์ไบด์หลายเท่า ความแตกต่างที่เหมือนกันส่งผลต่อการเลือกใช้เครื่องจักร: การตัดในโรงงานส่วนใหญ่จะได้ประโยชน์จากการควบคุมพัลส์แบบละเอียดและการขับเคลื่อนด้วยลวดที่แข็งแกร่ง ในขณะที่การตัดในโรงงานอะลูมิเนียมและเหล็กสามารถใช้เครื่องจักรที่ง่ายกว่าด้วยปริมาณงานที่สูงขึ้น นอกจากนี้ยังอธิบายด้วยว่าเหตุใดกลยุทธ์การตัดหลายจุดจึงเป็นมาตรฐานในการบินและอวกาศ การตัดครั้งแรกจะสร้างรูปร่าง และการผ่านการตัดหนึ่งหรือสองครั้งจะช่วยปรับปรุงผิวสำเร็จและกำจัดเลเยอร์ที่หล่อใหม่ส่วนใหญ่ออก สำหรับชิ้นส่วนไทเทเนียมและอินโคเนล แผ่นปิดขอบเหล่านั้นมักจะมีความแตกต่างระหว่างชิ้นส่วนที่ถูกปฏิเสธและชิ้นส่วนที่ได้รับอนุมัติ

บันทึกการปฏิบัติสี่ประการก่อนการตั้งค่าพารามิเตอร์:

• ผงไทเทเนียมจากการตัดมีฤทธิ์กัดกร่อน กรองอิเล็กทริกอย่างระมัดระวังและเปลี่ยนสื่อกรองตามกำหนดเวลา
• ซูเปอร์อัลลอยที่มีนิกเกิลเป็นส่วนประกอบหลักสามารถแข็งตัวได้หากแผงตัดถูกตัด รักษาแรงดันฟลัชให้คงที่และดูแรงดันช่องว่าง
• ควรตัดคาร์ไบด์ด้วยลวดใหม่หรือลวดที่เกือบใหม่เพื่อหลีกเลี่ยงการเทเปอร์ที่เกิดจากการสึกหรอของลวด
• สำหรับชิ้นส่วนอะลูมิเนียมที่ซ้อนกัน ให้เพิ่มแผ่นด้านบนแบบเสียสละเพื่อป้องกันชั้นแรกจากความเสียหายที่สายไฟเข้า

Wire EDM เทียบกับ เครื่องกัดซีเอ็นซี, การตัดด้วยเลเซอร์ และวอเตอร์เจ็ท

การอ่านที่สำคัญของตารางนี้ไม่ใช่ว่า Wire EDM ชนะทุกบรรทัด การกัดมักจะเร็วกว่าสำหรับช่องวัสดุเนื้ออ่อนขนาดใหญ่ และวอเตอร์เจ็ทเป็นที่นิยมสำหรับแผ่นหนามาก ซึ่งผิวสำเร็จไม่สำคัญ Wire EDM จะดีที่สุดเมื่อชิ้นส่วนบาง ซับซ้อน ทำจากวัสดุแข็ง หรือตัดเป็นกอง โดยที่คุณภาพของขอบจะต้องเหมือนกันในหลายชั้น

ในทางปฏิบัติ ชิ้นส่วนการบินและอวกาศมักผลิตโดยกระบวนการรวม ส่วนประกอบอาจถูกบดเพื่อเอาวัสดุที่เทกองออก ผ่านการอบชุบด้วยความร้อน จากนั้นจึงตัดลวดให้เป็นรูปร่างสุดท้าย เส้นทางไฮบริดนี้ช่วยลดระยะเวลารอบการทำงานและรักษาความแม่นยำของคุณสมบัติที่ขึ้นกับความแข็ง เนื่องจากกระบวนการทำงานโดยไม่มีใครดูแลหลังจากการตั้งค่าครั้งแรก ผู้ปฏิบัติงานหนึ่งรายจึงสามารถควบคุมเครื่องจักรหลายเครื่องในช่วงเวลาเร่งด่วนได้ ซึ่งจะช่วยปรับปรุงการใช้งานเครื่องจักรให้ดีขึ้น

ความคลาดเคลื่อน พื้นผิว และความสมบูรณ์ของพื้นผิว

ภาพวาดการบินและอวกาศควบคุมคุณลักษณะที่เกี่ยวข้องกับพื้นผิวสามประการ ได้แก่ ความแม่นยำของมิติ ความหยาบของพื้นผิว และความสมบูรณ์ของโลหะวิทยา Wire EDM จัดการกับปัญหาเหล่านี้ผ่านจำนวนรอบเป็นหลัก การผ่านครั้งแรกคือการตัดแบบหยาบ แต่ละรอบที่ตามมาจะทำงานด้วยพลังงานที่ต่ำกว่าพร้อมออฟเซ็ต และปรับปรุงการตกแต่งและกำจัดเลเยอร์ที่หล่อใหม่ส่วนใหญ่ออก ระบบควบคุมจะรักษาทางเดินของสายไฟให้เหมือนกันในทุกรอบ ดังนั้นสิ่งที่เปลี่ยนแปลงระหว่างรอบคือพลังงานพัลส์ ออฟเซ็ต และอัตราการป้อน

จำนวนรอบที่ชิ้นส่วนต้องการ และระดับความสมบูรณ์ที่สามารถทำได้นั้นขึ้นอยู่กับเครื่องจักร วัสดุ ความแข็งแกร่งของชิ้นงาน และการตั้งค่าเครื่องกำเนิดไฟฟ้า นั่นคือเหตุผลที่การทดสอบการตัดชิ้นงานของคุณเองเป็นวิธียืนยันในทางปฏิบัติ สำหรับการอ้างอิง ชุดพื้นฐานที่เผยแพร่ของ POOSN คือความแม่นยำในการตัดเฉือน 0.02 มม. สูงถึง ±0.012 มม. ในการวนซ้ำครั้งล่าสุด โดยมีความหยาบผิวลดลงถึง Ra ≤ 1.2 μm

ความสมบูรณ์ของพื้นผิวเป็นปัจจัยที่แยก EDM ลวดสำหรับการบินและอวกาศออกจากการตัดลวดทั่วไป ชั้นที่หล่อใหม่ — ชั้นสีขาว — เป็นฟิล์มบางๆ ที่แข็งตัวใหม่ซึ่งเหลืออยู่ที่ขอบตัดหลังจากผ่านไปอย่างหยาบๆ ในทางปฏิบัติทางอุตสาหกรรม การตัดแบบหยาบมักถูกรายงานให้เหลือชั้นสีขาวไว้ประมาณ 15 ถึง 30 μm ขึ้นอยู่กับพลังงานพัลส์ โดยทั่วไปแล้วการตัดแบบเล็มจะทำให้มันอยู่ต่ำกว่าประมาณ 5 μm และการตกแต่งแบบละเอียดจะผ่านต่ำลงอีกครั้ง หากชั้นนั้นมีรอยแตกขนาดเล็ก อาจกลายเป็นจุดเริ่มต้นของความล้าบนจานกังหันหรือขายึดโครงสร้าง ผลลัพธ์ในทางปฏิบัติจะเหมือนกันไม่ว่าจะตัวเลขที่แน่นอนใดก็ตาม: โดยปกติแล้วชิ้นส่วนการบินและอวกาศที่ได้รับการรับรองควรมีการผ่านการตัดอย่างน้อยหนึ่งครั้งหลังจากการตัดแบบหยาบ และควรกำหนดขีดจำกัดชั้นสีขาวที่ยอมรับได้ในใบสั่งซื้อหรือบนแบบร่าง

ผู้ซื้อควรขอการประเมินทางโลหะวิทยาเมื่อกระบวนการหรือวัสดุใหม่ผ่านการรับรอง แนวปฏิบัติมาตรฐานคือการแบ่งส่วน ขัดและกัดหน้าตัด ตรวจสอบขอบด้วยกล้องจุลทรรศน์ และบันทึกผลลัพธ์ การประเมินจะเป็นส่วนหนึ่งของรายงานการตรวจสอบบทความฉบับแรก และจะคงไว้ตลอดอายุของโปรแกรม

การตัดเทเปอร์มีผลกระทบต่อความสมบูรณ์ของพื้นผิวในตัวมันเอง เมื่อสายไฟวิ่งเป็นมุม ช่องทางระบายจะยาวขึ้นในด้านหนึ่ง ซึ่งจะทำให้ผิวสำเร็จบริเวณนั้นเปลี่ยนไป และอาจเหลือขอบที่ทื่อกว่าในรัศมีด้านใน เครื่องจักรที่ออกแบบมาสำหรับมุมเทเปอร์ขนาดใหญ่จะช่วยลดสิ่งนี้ได้โดยการเก็บตัวนำลวดไว้ใกล้กับชิ้นงานและรักษาการชะล้างที่สม่ำเสมอทั้งสองด้าน ซึ่งเป็นรายละเอียดที่สำคัญสำหรับพื้นที่ซีลที่ทำมุมและคุณสมบัติที่คล้ายกัน ในกรณีที่ชิ้นส่วนต้องการมุมเทเปอร์ขนาดใหญ่ อาจจำเป็นต้องใช้เครื่องจักร WEDM ที่มีเทเปอร์ขนาดใหญ่ บนเครื่องจักรมาตรฐาน ความสามารถในการเทเปอร์จะน้อยกว่ามาก

วิธีการเลือกเครื่อง Wire EDM สำหรับการบินและอวกาศ

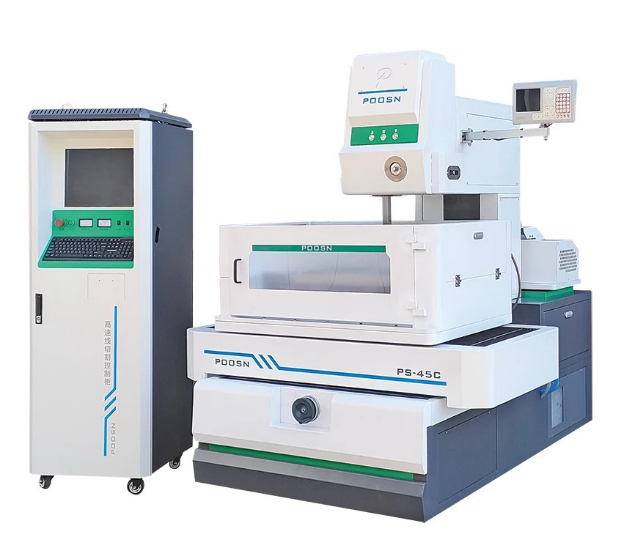

เครื่อง EDM ลวดสามประเภทเป็นเรื่องปกติในงานการบินและอวกาศ: EDM ลวดความเร็วสูง, EDM ลวดความเร็วปานกลาง และ EDM ลวดเรียวขนาดใหญ่ เครื่องจักรความเร็วปานกลางมักถูกมองว่าเป็นตัวเลือกที่เหมาะสมสำหรับฮาร์ดแวร์การบินซึ่งต้องมีพิกัดความเผื่อต่ำและการควบคุมพื้นผิวสำเร็จ เนื่องจากมีความสมดุลระหว่างความแม่นยำ ผิวสำเร็จ และต้นทุนการดำเนินงาน เครื่องจักรความเร็วสูงยังคงมีประโยชน์สำหรับการตัดหยาบ การเตรียมเครื่องมือ และการสร้างต้นแบบด้วยต้นทุนที่ต่ำลง เครื่องเทเปอร์ขนาดใหญ่จะใช้ในกรณีที่รูปทรงต้องการมุมที่สูงชัน เนื่องจากตัวเลือกที่ถูกต้องขึ้นอยู่กับส่วนผสมของชิ้นส่วน การเลือกควรเริ่มจากงานมากกว่าจากตัวเลขข้อกำหนดเดียว

เริ่มต้นด้วยซองงาน ชิ้นส่วนการบินและอวกาศอาจมีขนาดใหญ่จนน่าประหลาดใจ เช่น ชิ้นส่วนเฟรมไทเทเนียมอาจมีขนาดเส้นผ่านศูนย์กลางมากกว่าหนึ่งเมตร แต่ชิ้นส่วนที่มีความแม่นยำส่วนใหญ่จะใส่ในซองขนาดกลางได้อย่างสบาย รายการตรวจสอบด้านล่างนี้เป็นรายการที่เราแนะนำให้ใช้เมื่อเปรียบเทียบราคา:

• ระบุกลุ่มชิ้นส่วนทุกกลุ่มพร้อมขนาดซองจดหมาย วัสดุ มุมเทเปอร์ และการตกแต่งที่ต้องการ
• คำนวณมิเตอร์ตัดต่อเดือนเพื่อตัดสินใจระหว่างเครื่องจักรหนึ่งถึงสองเครื่อง
• ยืนยันว่าเครื่องสามารถทำงานได้โดยไม่มีใครดูแล รวมถึงการร้อยลวดอัตโนมัติที่เชื่อถือได้
• ขอให้ทำการทดสอบการตัดวัสดุและรูปทรงจริงของคุณก่อนที่จะออกคำสั่งซื้อ
• เปรียบเทียบโปรแกรมการฝึกอบรมและเวลาตอบสนองด้านอะไหล่ระหว่างซัพพลายเออร์

นอกเหนือจากประเภทเครื่องจักรแล้ว การกำหนดค่ามีความสำคัญ: แกนเซอร์โวที่มีความแม่นยำสูงพร้อมการตอบสนองระดับแก้ว การควบคุมความตึงของสายไฟอัตโนมัติ หน่วยทำความเย็นอิเล็กทริกเพื่อความเสถียรทางความร้อน และระบบตัวกรองที่ง่ายต่อการซ่อมบำรุง ผู้ซื้อจำนวนมากยังขอให้มีคลังพารามิเตอร์ที่จัดเก็บไว้ซึ่งจัดเรียงตามวัสดุ ดังนั้นผู้ปฏิบัติงานจึงไม่จำเป็นต้องสร้างการตั้งค่าใหม่สำหรับโลหะผสมใหม่ทุกอัน EDM ลวดที่มีความแม่นยำสูงไม่ใช่หมายเลขชิ้นส่วนเดียว เป็นการผสมผสานระหว่างการจัดตำแหน่งทางกล คุณภาพการควบคุม และความสามารถของผู้ปฏิบัติงานในการอ่านเงื่อนไขช่องว่าง
