อธิบายเครื่อง Wire EDM: ประเภท หลักการทำงาน และคู่มือการเลือก

ประเภททั่วไปของเครื่อง Wire EDM และลักษณะเฉพาะ

โดยทั่วไปเครื่อง Wire EDM จะถูกจัดกลุ่มตามความเร็วของสายไฟ วัสดุของเส้นลวด และความสามารถในการตัดเทเปอร์ และปัจจัยทั้งสามนี้ส่วนใหญ่จะเป็นตัวกำหนดว่าเครื่องจักรจะจัดการอะไรได้ดี EDM ลวดความเร็วปานกลาง เครื่องจักรใช้ลวดโมลิบดีนัมแบบลูกสูบด้วยความเร็วปานกลางที่ควบคุมได้ และมีการใช้กันอย่างแพร่หลายเมื่อต้องการความสมดุลของอัตราการตัดและผิวสำเร็จ เครื่อง EDM ลวดความเร็วสูง โดยทั่วไปแล้วเครื่องจักรจะใช้ลวดโมลิบดีนัมแบบลูกสูบ แต่ได้รับการปรับให้สามารถดึงวัสดุออกได้เร็วขึ้นบนโปรไฟล์ที่มีความเรียวต่ำและตรงไปตรงมา EDM ลวดเรียวขนาดใหญ่ เครื่องจักรถูกสร้างขึ้นโดยมีช่วงการเคลื่อนที่ของแกนเอียงที่ขยายออกไป ดังนั้นจึงสามารถทำมุมเส้นลวดได้ในช่วงกว้าง ซึ่งทำให้เป็นทางเลือกที่เป็นประโยชน์สำหรับงานเจาะและแม่พิมพ์ แม่พิมพ์อัดขึ้นรูป และชิ้นส่วนอื่นๆ ที่ต้องใช้มุมร่างที่ชัดเจนในการตัดเป็นบล็อกที่แข็งตัว

เนื่องจากหมวดหมู่เหล่านี้อธิบายสเปกตรัมมากกว่าการออกแบบสามแบบที่แยกจากกัน ร้านค้าจำนวนมากจึงเลือกตามกลุ่มชิ้นส่วนที่พวกเขาตัดบ่อยที่สุด แทนที่จะเป็นการกำหนดค่าในอุดมคติเพียงรายการเดียว ภาพรวมด้านล่างจะสรุปว่าแต่ละประเภทมักจะอยู่ในขั้นตอนการทำงานของร้านขายเครื่องจักร Wire EDM อย่างไร

EDM ลวดความเร็วปานกลาง ลวดโมลิบดีนัมแบบลูกสูบ อัตราการตัดที่สมดุล และผิวสำเร็จ เป็นเรื่องปกติสำหรับเครื่องมือทั่วไปและส่วนประกอบแม่พิมพ์ เช่น ซีรีส์ PS-C และ DK77-BC EDM ลวดความเร็วสูง ลวดโมลิบดีนัมแบบลูกสูบที่ได้รับการปรับแต่งเพื่อให้ได้ปริมาณงานที่รวดเร็วยิ่งขึ้นในการตัดโปรไฟล์ที่มีความเรียวต่ำและมีปริมาณมากขึ้น เช่น ซีรีส์ DK77-A และ DK77-B EDM ลวดเรียวขนาดใหญ่ การเคลื่อนตัวของแกนเอียงที่ขยายออกไปสำหรับมุมร่างที่ชัดเจนบนการเจาะ แม่พิมพ์ และเครื่องมืออัดขึ้นรูป เช่น ซีรีส์ DK77-D

ความเร็วในการตัดเป็นหนึ่งในคำถามแรกที่ร้านค้าถามเมื่อเปรียบเทียบประเภทเครื่อง Wire EDM เนื่องจากจะส่งผลโดยตรงต่อรอบเวลาและปริมาณงาน ความเร็วดิบด้วยตัวมันเองไม่ได้บอกเล่าเรื่องราวทั้งหมด เนื่องจากความสามารถในการเทเปอร์และความแม่นยำที่ทำได้มักจะแลกกับความเร็วที่ลวดสามารถเคลื่อนที่ผ่านการตัดได้ แผนภูมิด้านล่างจะวางเครื่อง Wire EDM ที่มีความเร็วปานกลาง ความเร็วสูง และเรียวขนาดใหญ่ไว้เคียงข้างกัน โดยใช้ดัชนีประสิทธิภาพสัมพัทธ์ แทนที่จะเป็นอัตราการตัดแบบสัมบูรณ์ เนื่องจากความเร็วจริงจะแตกต่างกันไปตามการตั้งค่าวัสดุ ความหนา และตัวกำเนิด ดัชนีภาพประกอบนี้มีไว้เพื่อแสดงรูปแบบทั่วไปที่ร้านค้าพบในทางปฏิบัติ แทนที่จะใช้เป็นตัวเลขประสิทธิภาพคงที่สำหรับเครื่องจักรเฉพาะใดๆ การทำความเข้าใจรูปแบบนี้จะช่วยจำกัดประเภทเครื่อง Wire EDM ที่ควรค่าแก่การประเมินเพิ่มเติมสำหรับกลุ่มชิ้นส่วนที่กำหนด

ดังที่แผนภูมิแสดงให้เห็น เครื่องจักร Wire EDM ความเร็วสูงมีแนวโน้มที่จะได้คะแนนสูงสุดในดัชนีประสิทธิภาพการตัดสัมพัทธ์ ซึ่งสะท้อนถึงการออกแบบที่เน้นไปที่การขจัดวัสดุอย่างรวดเร็วเพื่อให้ได้โปรไฟล์ที่ไม่ซับซ้อน เครื่อง EDM แบบลวดความเร็วปานกลางตั้งอยู่ด้านหลัง สะท้อนถึงปรัชญาการออกแบบที่สร้างความสมดุลให้กับการตัดที่รวดเร็วพอสมควร ด้วยความตึงของลวดที่มั่นคงยิ่งขึ้น และการควบคุมพื้นผิวที่ละเอียดยิ่งขึ้น เครื่อง EDM ลวดเรียวขนาดใหญ่แสดงดัชนีสัมพัทธ์ต่ำสุดในการเปรียบเทียบนี้ แต่นั่นไม่ได้หมายความว่าเครื่องเหล่านี้เป็นเครื่องจักรโดยรวมที่อ่อนแอกว่า เพียงแต่สะท้อนให้เห็นว่าการตัดในมุมที่เด่นชัดจะทำให้กระบวนการช้าลงเมื่อเปรียบเทียบกับการตัดแนวตั้งในแนวตรง ในทางปฏิบัติ โรงงานที่ตัดพั้นช์แบบธรรมดาในปริมาณมากมักจะให้ความสำคัญกับข้อได้เปรียบด้านปริมาณงานที่ได้จากการกำหนดค่า Wire EDM ความเร็วสูง โรงงานที่ผลิตส่วนประกอบแม่พิมพ์ที่มีความแม่นยำและข้อกำหนดพื้นผิวที่เข้มงวดมากขึ้นอาจหันไปใช้เครื่อง EDM แบบลวดความเร็วปานกลาง ซึ่งการป้อนลวดที่มีการควบคุมมากขึ้นจะช่วยให้การผ่านขั้นสุดท้ายที่สะอาดยิ่งขึ้น โรงงานที่ตัดเฉือนแม่พิมพ์ การอัดขึ้นรูป หรือการเจาะด้วยมุมร่างเป็นประจำจะพบว่าความสามารถในการเทเปอร์มีความสำคัญมากกว่าความเร็วดิบ เนื่องจากหากไม่มีสิ่งนี้ จะไม่สามารถผลิตชิ้นส่วนบนเครื่องจักรได้เลย นอกจากนี้ ยังเป็นที่น่าสังเกตว่าความเร็วตัดบนเครื่อง Wire EDM ใดๆ จะเปลี่ยนแปลงไปตามความหนาของชิ้นงาน เส้นผ่านศูนย์กลางของเส้นลวด และจำนวนรอบการตัดที่ใช้ในการกระทบผิวสำเร็จเป้าหมาย ชิ้นงานที่หนาขึ้นโดยทั่วไปจะลดความเร็วตัดที่ได้โดยไม่คำนึงถึงประเภทของเครื่องจักร เนื่องจากต้องมีการกัดเซาะวัสดุมากขึ้นต่อหน่วยการเคลื่อนที่ของสายไฟ การตัดขอบหลายครั้ง ซึ่งเป็นเรื่องปกติเมื่อต้องการการตกแต่งพื้นผิวที่ละเอียด ยังเพิ่มเวลาการประมวลผลทั้งหมด แม้ว่าจะไม่เปลี่ยนอัตราความเร็วพื้นฐานของเครื่องจักรก็ตาม ด้วยเหตุนี้ ดัชนีสัมพัทธ์ในแผนภูมิจึงเหมาะที่สุดที่จะใช้เป็นจุดเริ่มต้นในการจำกัดประเภทเครื่องจักรให้แคบลง โดยมีการประเมินรายละเอียดเพิ่มเติมเกี่ยวกับรูปทรงของชิ้นส่วนเฉพาะและข้อกำหนดในการตกแต่งขั้นสุดท้ายในภายหลัง ร้านค้าที่ดำเนินการผสมชิ้นส่วนที่ตรงไปตรงมาและเรียวบางครั้งอาจเลือกเครื่อง EDM ลวดเรียวขนาดใหญ่โดยเฉพาะ เนื่องจากยังคงสามารถดำเนินการตัดแนวตั้งมาตรฐานได้ ซึ่งให้ความยืดหยุ่นเพิ่มเติม แม้ว่าดัชนีประสิทธิภาพสัมพัทธ์จะต่ำกว่าสำหรับงานเรียวโดยเฉพาะ การจับคู่ประเภทเครื่องจักรกับตระกูลชิ้นส่วนที่โดดเด่นในปริมาณงานของโรงงานมีแนวโน้มที่จะมีความสำคัญมากกว่าการปรับให้เหมาะสมเพื่อให้ได้ค่าความเร็วตัดสูงสุดเพียงอย่างเดียว

ประเด็นสำคัญ: เครื่อง EDM แบบลวดหลักสามประเภทต้องแลกความเร็ว ความสามารถในการเทเปอร์ และการควบคุมขั้นสุดท้าย ดังนั้นกลุ่มชิ้นส่วนหลักที่ทางร้านตัดควรเป็นแนวทางในการเลือกมากกว่าตัวเลขประสิทธิภาพการทำงานใดๆ

เครื่องจักร Wire EDM ทำงานอย่างไร: หลักการทำงานและโครงสร้างหลัก

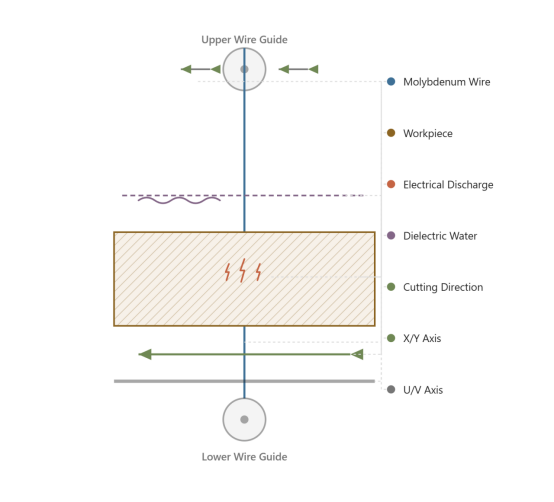

เครื่อง Wire EDM ทุกเครื่อง โดยไม่คำนึงถึงประเภท สามารถดึงวัสดุออกได้ การกัดเซาะของประกายไฟ : อิเล็กโทรดลวดที่เคลื่อนที่อย่างต่อเนื่องจะอยู่ห่างจากชิ้นงานเพียงเล็กน้อยและควบคุมได้ และการปล่อยกระแสไฟฟ้าอย่างรวดเร็วหลายพันครั้งต่อวินาทีจะทำให้โลหะจำนวนเล็กน้อยกลายเป็นไอไปตามเส้นทางที่ตั้งโปรแกรมไว้ ตัวลวดไม่เคยสัมผัสกับชิ้นงานเลย ด้วยเหตุนี้ EDM การตัดด้วยลวดจึงสามารถตัดเฉือนเหล็กกล้าเครื่องมือชุบแข็ง คาร์ไบด์ และวัสดุตัดยากอื่นๆ โดยไม่ต้องใช้แรงตัดเชิงกลที่จำกัดการตัดเฉือนแบบเดิมๆ

ของเหลวอิเล็กทริก ซึ่งโดยทั่วไปแล้วเป็นน้ำปราศจากไอออน จะไหลอย่างต่อเนื่องผ่านช่องว่างการตัด ของเหลวนี้จะทำให้ลวดและชิ้นงานเย็นลง ชะล้างอนุภาคที่ถูกกัดเซาะออกไป เพื่อไม่ให้รบกวนการปล่อยประจุที่ตามมา และช่วยควบคุมลักษณะทางไฟฟ้าของช่องว่างประกายไฟ ระบบควบคุมเซอร์โวจะตรวจสอบสภาพช่องว่างอย่างต่อเนื่องและปรับตำแหน่งสายไฟแบบเรียลไทม์เพื่อรักษาช่องว่างที่มั่นคงและสม่ำเสมอในขณะที่การตัดดำเนินไป ในขณะเดียวกัน ตัวควบคุม CNC จะขับเคลื่อนแกน X และ Y เพื่อติดตามโปรไฟล์ชิ้นส่วนที่ตั้งโปรแกรมไว้ และบนเครื่องจักรที่สร้างขึ้นสำหรับการตัดแบบเทเปอร์ การเคลื่อนที่ของแกน U และ V เพิ่มเติมจะเอียงตัวกั้นสายไฟ เพื่อให้สายไฟสามารถตัดเป็นมุมแทนที่จะตัดในแนวตั้งอย่างเคร่งครัด

ส่วนประกอบหลักที่ใช้ร่วมกันระหว่างประเภทเครื่อง Wire EDM

1. ระบบจ่ายและนำลวด ซึ่งจะป้อนลวดสดอย่างต่อเนื่องและรวบรวมลวดที่ใช้แล้วหลังจากที่ผ่านการตัด
2. ตัวนำลวดด้านบนและด้านล่างซึ่งวางตำแหน่งลวดอย่างแม่นยำ และเอียงเพื่อสร้างการตัดมุมบนเครื่องจักรที่ใช้เทเปอร์ได้
3. การควบคุมความตึงของลวด ซึ่งช่วยให้ลวดตึงและมั่นคง ดังนั้นจึงต้านทานการโก่งตัวระหว่างการตัด
4. ระบบการไหลเวียนและการกรองของเหลวอิเล็กทริกซึ่งจ่ายของเหลวที่สะอาดไปยังช่องว่างการตัดและกำจัดเศษที่ถูกกัดเซาะ
5. เครื่องกำเนิดพัลส์ซึ่งผลิตกระแสไฟฟ้าที่กัดกร่อนวัสดุอย่างแท้จริง
6. ระบบควบคุม CNC และระบบขับเคลื่อนแกน ซึ่งวางตำแหน่งโต๊ะทำงานและรางสายไฟตามรูปทรงของชิ้นส่วนที่ตั้งโปรแกรมไว้

การเก็บผิวสำเร็จนั้นไม่ค่อยทำได้สำเร็จในการส่งผ่านครั้งเดียวบนเครื่อง EDM แบบลวด และการทำความเข้าใจว่าการปรับปรุงการเก็บผิวสำเร็จในการตัดต่อเนื่องกันจะเป็นอย่างไร ช่วยอธิบายได้ว่าเหตุใดการตั้งโปรแกรมแบบหลายรอบจึงเป็นแนวทางปฏิบัติมาตรฐาน การตัดหยาบขั้นแรกจะกำจัดวัสดุส่วนใหญ่ออกอย่างรวดเร็ว แต่จะทำให้พื้นผิวค่อนข้างหยาบ เนื่องจากสิ่งสำคัญในขั้นตอนนั้นคือการขจัดวัสดุออกมากกว่าการตกแต่งให้เสร็จสิ้น การตัดเล็มครั้งต่อไปจะใช้การตั้งค่าพลังงานที่ต่ำลงและอัตราการป้อนที่ช้าลง เพื่อลดความหยาบของพื้นผิวทีละขั้นตอนโดยเฉพาะ แผนภูมิด้านล่างแสดงรูปแบบที่แสดงให้เห็นโดยทั่วไปว่า Ra ซึ่งเป็นหน่วยวัดความหยาบของพื้นผิวทั่วไป มีแนวโน้มที่จะลดลงเมื่อตัดหยาบและผ่านการตัดขอบหลายครั้งอย่างไร ค่าเหล่านี้แสดงถึงพฤติกรรมของกระบวนการ wire EDM โดยทั่วไป แทนที่จะเป็นผลลัพธ์ที่รับประกันสำหรับเครื่องจักร วัสดุ หรือชุดพารามิเตอร์เฉพาะใดๆ

เส้นในแผนภูมิลดลงอย่างรวดเร็วระหว่างการตัดหยาบและการตัดเล็มครั้งแรก ซึ่งสะท้อนถึงความผิดปกติของพื้นผิวจากการกัดเซาะพลังงานสูงอย่างรวดเร็วมากน้อยเพียงใดในการผ่านการตกแต่งครั้งแรกนั้น การตัดขอบเพิ่มเติมแต่ละครั้งจะยังคงลดค่า Ra ลง แต่ด้วยปริมาณที่น้อยลงเรื่อยๆ แสดงให้เห็นถึงรูปแบบของผลตอบแทนที่ลดลง ซึ่งเป็นเรื่องปกติในกระบวนการตกแต่ง EDM โดยทั่วไป รูปแบบการคืนสินค้าที่ลดลงนี้เป็นเหตุผลหนึ่งที่ร้านค้าชั่งน้ำหนักต้นทุนของแผ่นตัดแต่งเพิ่มเติมเทียบกับการปรับปรุงการตกแต่งจริงสำหรับชิ้นส่วนที่กำหนด ชิ้นส่วนที่กำหนดไว้สำหรับการขัดเงาหรือพื้นผิวเพิ่มเติมบางครั้งจะหยุดหลังจากผ่านไปสองหรือสามรอบ เนื่องจากความหยาบที่เหลือจะได้รับการแก้ไขด้วยขั้นตอนการตกแต่งที่แยกต่างหากอยู่แล้ว ชิ้นส่วนที่ต้องเป็นไปตามข้อกำหนดพื้นผิวสำเร็จตามที่ตัดที่เข้มงวด เช่น โพรงแม่พิมพ์ที่มีความแม่นยำ มักจะปรับให้ใช้งานการตัดแต่งเพิ่มเติมเพื่อให้ได้ค่า Ra ที่ใช้งานได้จริงต่ำลง เส้นผ่านศูนย์กลางของสายไฟ การตั้งค่าเครื่องกำเนิดไฟฟ้า และสภาพของไหลอิเล็กทริก ล้วนส่งผลต่อความเร็วของ Ra ที่เพิ่มขึ้นจากรอบหนึ่งไปยังอีกรอบหนึ่ง ดังนั้นเส้นโค้งที่แน่นอนจะแตกต่างกันไปในแต่ละงาน เครื่องจักรที่มีการควบคุมความตึงของลวดที่มั่นคงกว่า ซึ่งมักเกี่ยวข้องกับการกำหนดค่า Wire EDM ความเร็วปานกลาง มีแนวโน้มที่จะให้การปรับปรุงผิวสำเร็จที่สม่ำเสมอมากขึ้นตลอดทั้งรอบ เนื่องจากแต่ละรอบการตัดแต่งจะเพิ่มเวลาการประมวลผล จำนวนรอบทั้งหมดที่ใช้จะส่งผลโดยตรงต่อรอบเวลา ซึ่งเป็นปัจจัยในการวางแผนที่สำคัญควบคู่ไปกับเป้าหมายที่เสร็จสิ้น โดยทั่วไปแล้ว ร้านค้าจะตั้งโปรแกรมชิ้นส่วนใหม่เริ่มต้นด้วยลำดับการตัดแต่งที่ทราบจากงานก่อนหน้าที่คล้ายกัน และปรับจำนวนรอบตามวิธีการวัดผลลัพธ์ที่เสร็จสิ้น การตรวจสอบค่า Ra ที่วัดได้จริงโดยเทียบกับรูปแบบเช่นนี้สามารถช่วยระบุได้ว่าเมื่อใดที่รางสายไฟ ระบบความตึง หรือการชะล้างของเครื่องอาจมีประสิทธิภาพต่ำกว่าที่คาดไว้ เนื่องจากเส้นโค้งที่เรียบกว่าที่คาดไว้มักจะชี้ไปที่ปัญหาทางกลหรือกระบวนการมากกว่าปัญหาในการตั้งโปรแกรม เมื่อเวลาผ่านไป การติดตามความสัมพันธ์นี้ยังสนับสนุนการเสนอราคาที่แม่นยำยิ่งขึ้น เนื่องจากร้านค้าสามารถประมาณรอบเวลาได้อย่างน่าเชื่อถือมากขึ้น เมื่อทราบคร่าวๆ ว่าต้องใช้การตัดแต่งจำนวนเท่าใดในข้อกำหนดการตกแต่งที่กำหนด

ประเด็นสำคัญ: กระบวนการ EDM สำหรับการตัดลวดอาศัยช่องว่างประกายไฟที่เสถียร การฟลัชชิ่งไดอิเล็กตริกอย่างต่อเนื่อง และการตั้งโปรแกรมแบบหลายรอบ และโครงสร้างหลักเดียวกันนั้นรองรับเครื่องจักร EDM แบบลวดความเร็วปานกลาง ความเร็วสูง และเรียวขนาดใหญ่

สถานการณ์การใช้งานและเกณฑ์การคัดเลือกสำหรับอุปกรณ์ Wire EDM

เครื่อง Wire EDM ให้บริการในอุตสาหกรรมที่หลากหลาย และการทำความเข้าใจว่าเทคโนโลยีนี้ถูกนำไปใช้โดยทั่วไปในจุดใดจะช่วยให้ตัดสินใจเลือกเครื่องจักรในบริบทได้ ในอดีต งานแม่พิมพ์และแม่พิมพ์ถือเป็นงานด้านการใช้งาน Wire EDM ที่ใหญ่ที่สุดงานหนึ่ง เนื่องจากกระบวนการนี้ยอดเยี่ยมในการตัดเหล็กกล้าเครื่องมือชุบแข็งให้เป็นโพรงที่แม่นยำและรูปทรงการเจาะ เครื่องมือที่มีความแม่นยำ ส่วนประกอบยานยนต์ และชิ้นส่วนการบินและอวกาศหรือทางการแพทย์ยังต้องอาศัย EDM แบบลวด ไม่ว่าที่พิกัดความเผื่อที่แคบหรือวัสดุแข็งจะทำให้การตัดเฉือนแบบเดิมทำได้ยาก แผนภูมิโดนัทด้านล่างแจกแจงการกระจายตัวอย่างการใช้งาน Wire EDM ในกลุ่มอุตสาหกรรมกว้างๆ เหล่านี้ เช่นเดียวกับแผนภูมิก่อนหน้านี้ เปอร์เซ็นต์เหล่านี้มีจุดมุ่งหมายเพื่อสื่อถึงรูปแบบอุตสาหกรรมทั่วไป แทนที่จะเป็นตัวเลขส่วนแบ่งตลาดที่แน่นอนในช่วงเวลาหรือภูมิภาคใดๆ ที่เฉพาะเจาะจง

การใช้งานแม่พิมพ์และแม่พิมพ์ถือเป็นสัดส่วนที่ใหญ่ที่สุดในแผนภูมิ ซึ่งสอดคล้องกับบทบาทที่มีมายาวนานของ Wire EDM ในการตัดโพรง แกน และเม็ดมีดจากเหล็กกล้าเครื่องมือชุบแข็งซึ่งอาจเป็นเรื่องยากในการตัดเฉือนตามปกติ เครื่องมือที่มีความแม่นยำถือเป็นกลุ่มที่ใหญ่ที่สุดรองลงมา ครอบคลุมรายการต่างๆ เช่น เกจ อุปกรณ์จับยึด และส่วนประกอบการปั๊มขึ้นรูป ซึ่งความคลาดเคลื่อนของขนาดที่จำกัดมีความสำคัญมากกว่าปริมาณการผลิต ชิ้นส่วนยานยนต์มีส่วนแบ่งที่มีความหมายเช่นกัน ซึ่งสะท้อนถึงความต้องการอย่างต่อเนื่องของอุตสาหกรรมในด้านแม่พิมพ์ปั๊มขึ้นรูปที่ทนทาน เกียร์ และชิ้นส่วนที่ประกอบเข้ากันอย่างแม่นยำ การใช้งานด้านการบินและอวกาศและการแพทย์ แม้ว่าจะมีส่วนแบ่งโดยรวมน้อยกว่า แต่ก็มีแนวโน้มที่จะต้องการพิกัดความเผื่อที่แคบที่สุดและข้อกำหนดเฉพาะของวัสดุที่มีความต้องการมากที่สุด รวมถึงซูเปอร์อัลลอยที่มีนิกเกิลเป็นส่วนประกอบหลักและไทเทเนียมซึ่งตัดเฉือนได้ยากด้วยวิธีการตัดแบบทั่วไป หมวดหมู่ "อุตสาหกรรมอื่นๆ" ที่เหลือรวบรวมกรณีการใช้งานที่หลากหลาย ตั้งแต่การพัฒนาต้นแบบไปจนถึงตัวเรือนอิเล็กทรอนิกส์แบบพิเศษ ที่ไม่เข้ากับส่วนอื่นๆ อย่างเรียบร้อย การกระจายนี้ยังบอกเป็นนัยว่าทำไมเครื่อง EDM ลวดที่มีความเร็วปานกลางและเรียวขนาดใหญ่ยังคงเป็นตัวเลือกยอดนิยม เนื่องจากงานแม่พิมพ์ แม่พิมพ์ และเครื่องมือมักจะได้ประโยชน์จากความสามารถในการเทเปอร์และการควบคุมขั้นสุดท้ายที่เครื่องจักรประเภทเหล่านี้นำเสนอ ร้านค้าที่เข้าสู่กลุ่มตลาดใหม่สามารถใช้การกระจายเช่นนี้เป็นแนวทางคร่าวๆ ว่าความสามารถใดน่าจะมีความสำคัญมากที่สุด แม้ว่าความต้องการที่แท้จริงจะขึ้นอยู่กับฐานลูกค้าเฉพาะที่ร้านค้าให้บริการเสมอ ตัวอย่างเช่น โรงงานที่เน้นด้านเครื่องมืออาจจัดลำดับความสำคัญของความสามารถในการเทเปอร์และผิวสำเร็จมากกว่าความเร็วตัดดิบ โดยพิจารณาว่าส่วนเครื่องมือเกี่ยวข้องกับรูปทรงที่ซับซ้อนและพิกัดความเผื่อใกล้เคียงมากน้อยเพียงใด โรงงานที่เน้นด้านยานยนต์ซึ่งตัดชิ้นส่วนแม่พิมพ์ปั๊มขึ้นรูปธรรมดาในปริมาณที่สูงขึ้นอาจจัดลำดับความสำคัญของความเร็วตัดและรอบเวลาเพื่อให้ทันกับกำหนดการผลิต เนื่องจาก EDM ลวดเป็นกระบวนการลบและไม่สัมผัส ซึ่งไม่ใช้แรงเชิงกลที่มีนัยสำคัญกับชิ้นงาน จึงยังคงเป็นตัวเลือกสำหรับส่วนเหล่านี้ทั้งหมด เมื่อใดก็ตามที่ความแข็งหรือความซับซ้อนทางเรขาคณิตเป็นอุปสรรคต่อวิธีการตัดแบบเดิมๆ

ข้อสำคัญ: การจับคู่เครื่อง Wire EDM กับความหนาของวัสดุ มุมเทเปอร์ที่ต้องการ และการตกแต่งพื้นผิวชิ้นงานเป็นแนวทางการเลือกที่เชื่อถือได้มากกว่าการเลือกโดยอิงตามอุตสาหกรรมเพียงอย่างเดียว

การเปรียบเทียบโดยละเอียด: EDM แบบลวดความเร็วปานกลางและความเร็วสูงเทียบกับ EDM ทรงเรียวขนาดใหญ่

การเลือกระหว่างเครื่อง EDM แบบลวดความเร็วปานกลาง ความเร็วสูง และเรียวขนาดใหญ่ มักจะเกี่ยวข้องกับการชั่งน้ำหนักความสามารถหลายอย่างในคราวเดียว แทนที่จะปรับให้เหมาะสมสำหรับเมตริกเดียว ความแม่นยำ ความเร็วตัด ความสามารถในการเทเปอร์ ระดับระบบอัตโนมัติ และความอเนกประสงค์ในการใช้งานโดยรวม ล้วนเป็นปัจจัยที่ทำให้ประเภทเครื่องจักรเหมาะกับปริมาณงานทั่วไปของโรงงานมากที่สุด การเปรียบเทียบด้วยตัวเลขเพียงตัวเดียวอาจทำให้เข้าใจผิดได้ เนื่องจากเครื่องจักรที่ทำคะแนนได้ดีในด้านความเร็วอาจได้คะแนนต่ำกว่าในด้านความสามารถในการเทเปอร์ และในทางกลับกัน แผนภูมิเรดาร์ด้านล่างจะวางเครื่องทั้งสามประเภทในห้ามิติเหล่านี้โดยใช้มาตราส่วนสัมพัทธ์ 1 ถึง 10 ที่เป็นภาพประกอบ ทำให้มองเห็นข้อเสียได้ง่ายขึ้นเมื่อมองแวบเดียว เช่นเดียวกับแผนภูมิก่อนหน้านี้ ค่าเหล่านี้มีไว้เพื่อแสดงแนวโน้มทั่วไปในหมวดหมู่ต่างๆ แทนที่จะเป็นเอกสารข้อมูลจำเพาะของรุ่นใดรุ่นหนึ่งโดยเฉพาะ

แผนภูมิเรดาร์แสดงให้เห็นว่าเครื่อง Wire EDM ความเร็วปานกลางสร้างรูปร่างที่ค่อนข้างสมดุล โดยให้คะแนนได้ดีพอสมควรทั้งในเรื่องความแม่นยำ ระบบอัตโนมัติ และความคล่องตัว โดยไม่ต้องเป็นเครื่องที่มีประสิทธิภาพสูงสุดในมิติเดียว เครื่อง Wire EDM ความเร็วสูงสามารถยืดได้ไกลที่สุดตามแกนความเร็ว ซึ่งสอดคล้องกับการออกแบบที่เน้นไปที่การตัดโปรไฟล์ที่ไม่ซับซ้อนอย่างรวดเร็วในปริมาณมาก เครื่อง EDM ลวดทรงเรียวขนาดใหญ่จะขยายได้ไกลที่สุดตามแกนความสามารถของเทเปอร์ ซึ่งสะท้อนถึงการเคลื่อนที่ของแกนที่ขยายและช่วงการเอียงที่ทำให้สามารถตัดมุมกว้างได้ตั้งแต่แรก ที่น่าสังเกตคือ เครื่องเทเปอร์ขนาดใหญ่ยังมีคะแนนความแม่นยำที่น่านับถือในการเปรียบเทียบนี้ เนื่องจากความสามารถในการเทเปอร์และความแม่นยำในการตัดไม่ได้แยกจากกันในเครื่องจักรที่สร้างมาอย่างดี แกนอเนกประสงค์มีแนวโน้มที่จะนิยมใช้การตั้งค่าความเร็วปานกลางและเทเปอร์ขนาดใหญ่มากกว่าเครื่องจักรความเร็วสูงเล็กน้อย เนื่องจากความสามารถในการจัดการทั้งงานทางตรงและทางเทเปอร์ทำให้ช่วงของชิ้นส่วนที่เครื่องจักรเครื่องเดียวสามารถผลิตได้กว้างขึ้น คะแนนระบบอัตโนมัติค่อนข้างใกล้เคียงกันในทั้งสามประเภทในการเปรียบเทียบเชิงอธิบายนี้ ซึ่งสะท้อนให้เห็นว่าการร้อยลวดอัตโนมัติ การควบคุมความตึงที่ตั้งโปรแกรมได้ และการวางตำแหน่ง CNC กลายเป็นคุณสมบัติทั่วไปในเครื่อง Wire EDM สมัยใหม่ โดยทั่วไป แทนที่จะมีเอกลักษณ์เฉพาะในประเภทใดประเภทหนึ่ง ร้านค้าที่ตัดส่วนประกอบเครื่องมือที่มีผนังตรงเป็นหลักในปริมาณมากมักจะพบว่าข้อได้เปรียบของเครื่องจักรความเร็วสูงบนแกนความเร็วมีมากกว่าคะแนนเทเปอร์ที่ต่ำกว่า โรงงานที่ผลิตพั้นช์ ดาย หรือเครื่องมืออัดรีดที่มีมุมร่างจะมีน้ำหนักมากขึ้นบนแกนความสามารถเทเปอร์ ซึ่งเครื่องเทเปอร์ขนาดใหญ่เป็นผู้นำอย่างชัดเจน ร้านค้าที่มีปริมาณงานผสม โดยตัดทั้งชิ้นส่วนตรงไปตรงมาและเรียวในงานที่แตกต่างกัน มักจะหันไปสู่โปรไฟล์ที่สมดุลมากขึ้นซึ่งแสดงโดยเครื่อง Wire EDM ความเร็วปานกลาง การอ่านแผนภูมิเรดาร์ในลักษณะนี้ไม่เกี่ยวกับการเลือกรูปร่างที่ใหญ่ที่สุดเพียงชิ้นเดียว แต่ยังเกี่ยวกับการจับคู่แกนที่แข็งแกร่งที่สุดของรูปร่างให้ตรงกับความต้องการเฉพาะของชิ้นส่วนทั่วไปของร้านค้าอีกด้วย เนื่องจากค่าเหล่านี้เป็นเพียงตัวอย่างแทนที่จะวัดจากรุ่นใดรุ่นหนึ่ง ร้านค้าที่ประเมินการซื้อจึงควรยืนยันข้อกำหนดด้านความแม่นยำ ความเร็ว และเทเปอร์จริงกับผู้ผลิตอุปกรณ์สำหรับรุ่นที่อยู่ระหว่างการพิจารณาโดยตรง

ประเด็นสำคัญ: ไม่มีหมวดหมู่ EDM แบบลวดเส้นเดียวในทุกมิติ ดังนั้นร้านค้าที่มีปริมาณงานแบบผสมมักจะได้รับประโยชน์จากการประเมินความแม่นยำ ความเร็ว ช่วงเทเปอร์ และระบบอัตโนมัติร่วมกัน แทนที่จะพิจารณาปัจจัยใดๆ เพียงอย่างเดียว

แนวทางการบำรุงรักษาเครื่อง Wire EDM

การบำรุงรักษาอย่างสม่ำเสมอช่วยให้เครื่องตัดลวด EDM มีความแม่นยำตามที่ออกแบบไว้ตลอดการใช้งานหลายปี และงานประจำส่วนใหญ่จะตรงไปตรงมาเมื่อสร้างไว้ในกำหนดการปกติแล้ว ควรตรวจสอบความตึงของสายไฟและสอบเทียบเป็นระยะ เนื่องจากสายไฟที่หลวมหรือแน่นเกินไปอาจส่งผลต่อความตรง และในทางกลับกัน ความแม่นยำของชิ้นส่วน คุณภาพของเหลวที่เป็นฉนวน ซึ่งโดยทั่วไปวัดได้จากความต้านทานต่อน้ำ จำเป็นต้องมีการตรวจสอบอย่างสม่ำเสมอพร้อมกับการเปลี่ยนตัวกรองอย่างทันท่วงที เนื่องจากของเหลวที่ปนเปื้อนหรือปรับสภาพไม่ดีจะทำให้การตัดช้าลงและอาจทำให้เกิดการแตกหักของสายไฟได้ ตัวกั้นสายไฟจะค่อยๆ สึกหรอจากการสัมผัสกับลวดเคลื่อนที่อย่างต่อเนื่อง และควรได้รับการตรวจสอบตามช่วงเวลาที่กำหนด และเปลี่ยนใหม่เมื่อการสึกหรอส่งผลต่อความตรงของการตัด ควรทำความสะอาดถังอิเล็กทริก โต๊ะทำงาน และทางเดินสายไฟเป็นประจำ เพื่อป้องกันไม่ให้เศษสะสมเข้าไปรบกวนการชะล้างและหน้าสัมผัสทางไฟฟ้า

วิธีปฏิบัติเพิ่มเติมที่สนับสนุนความแม่นยำในระยะยาว

1. ตรวจสอบความถูกต้องของการปรับระดับเครื่องจักรและการวางตำแหน่งแกนเป็นระยะโดยเทียบกับการอ้างอิงที่ทราบ
2. เก็บสินค้าคงคลังของวัสดุสิ้นเปลืองที่สำคัญ รวมถึงสายไฟ ตัวกรอง และรางสายไฟ เพื่อหลีกเลี่ยงเวลาหยุดทำงานโดยไม่ได้วางแผนไว้
3. ตรวจสอบและหล่อลื่นรางนำและบอลสกรูตามช่วงเวลาที่ผู้ผลิตแนะนำ
4. บันทึกปัญหาที่เกิดซ้ำ เช่น การแตกหักของสายไฟโดยไม่คาดคิด เพื่อให้สามารถสืบย้อนรูปแบบกลับไปยังสาเหตุที่แท้จริงได้

ประเด็นสำคัญ: สภาพของไหลอิเล็กทริก การสึกหรอของตัวนำเส้นลวด และการตรวจสอบตำแหน่งเป็นระยะๆ เป็นปัจจัยในการบำรุงรักษาที่เชื่อมโยงอย่างใกล้ชิดกับความแม่นยำในการตัดในระยะยาวของเครื่อง Wire EDM

เกี่ยวกับ POOSN – ผู้ผลิตเครื่อง Wire EDM ระดับมืออาชีพ

เกี่ยวกับ POOSN – ผู้ผลิตเครื่อง Wire EDM ระดับมืออาชีพ

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd เป็นหนึ่งในตัวอย่างหนึ่งของผู้ผลิตที่มีโครงสร้างตามความกว้างของผลิตภัณฑ์ประเภทนี้ บริษัทมุ่งเน้นไปที่การวิจัย การพัฒนา และการผลิตอุปกรณ์การตัดเฉือนด้วยไฟฟ้าและเทคโนโลยีการประมวลผลพิเศษที่เกี่ยวข้อง โดยมีกลุ่มผลิตภัณฑ์ที่ครอบคลุม PS-C และ DK77-BC ซีรีส์ Wire EDM ความเร็วปานกลาง , ที่ ซีรีส์ EDM ลวดความเร็วสูง DK77-A และ DK77-B และ the DK77-D ซีรีส์ EDM ลวดเรียวขนาดใหญ่ . เครื่องมือกลแต่ละชิ้นได้รับการทดสอบความแม่นยำในการกำหนดตำแหน่งซึ่งเป็นส่วนหนึ่งของการผลิต ซึ่งเป็นขั้นตอนที่เกี่ยวข้องโดยตรงกับการตรวจสอบการบำรุงรักษาการวางตำแหน่งแกนที่กล่าวถึงข้างต้น เนื่องจากความแม่นยำในการเริ่มต้นของเครื่องจักรจะกำหนดพื้นฐานที่การบำรุงรักษาอย่างต่อเนื่องมีไว้เพื่อรักษาไว้ ผลิตภัณฑ์ของบริษัทจำหน่ายในตลาดภายในประเทศ โดยมีรุ่นที่เลือกส่งออกไปยังเอเชียตะวันออกเฉียงใต้ เอเชียตะวันตก ยุโรป และอเมริกา ซึ่งสะท้อนถึงประเภทของเอกสารและการสื่อสารหลังการขายที่ผู้ซื้ออุปกรณ์ Wire EDM ระหว่างประเทศมักจะมองหาเมื่อเปรียบเทียบซัพพลายเออร์ ประสบการณ์ที่กว้างขวางนี้ ควบคู่ไปกับการมุ่งเน้นไปที่คุณภาพและความต้องการของลูกค้า แสดงให้เห็นว่าร้านค้าทั่วไปควรมองหาเมื่อประเมินผู้ผลิตเครื่องจักร Wire EDM ไม่ว่าซัพพลายเออร์รายนั้นจะเป็นผู้ที่ได้รับเลือกในท้ายที่สุดหรือไม่ก็ตาม

ประเด็นสำคัญ:การเลือกเครื่อง Wire EDM ที่เหมาะสมนั้นขึ้นอยู่กับวัสดุชิ้นงาน ความหนา ความแม่นยำที่ต้องการ มุมเทเปอร์ และปริมาณการผลิต หากคุณไม่แน่ใจว่าเครื่องจักรใดที่เหมาะกับการใช้งานของคุณ โปรดติดต่อ POSN และแบ่งปันข้อกำหนดเฉพาะของชิ้นงานของคุณ ทีมงานของเราสามารถช่วยคุณเลือกโซลูชัน Wire EDM ที่เหมาะสมได้
